優秀項目 | 《南京軌道交通線網專題評估》
《南京軌道交通線網專題評估》
委托單位：
南京市規劃局 南京地鐵集團有限公司
項目主要成員：
郜俊成、黃越、徐闖闖、孫鑫
no.1
研究背景
目前，南京已建成運營軌道線路10條，378公里，僅次于北上廣，居于全國第四位，還將陸續建設并新建13條（段）線路約298公里。南京市軌道交通的規劃與建設已走在了全國二線城市的前列。
軌道交通實施以來，原有規劃的階段性目標是否實現、網絡(luò )架構是否合理、軌道交通網絡(luò )與城市發展的協同性如何、軌道交通在南京綜合交通體系中發揮了怎樣的作用，這些問題都需要通過規劃實施評估來進行系統的分析。此外，考慮南京要創(chuàng )建國家中心城市，江北新區、南部新城、河西新城等區域的發展也需要軌道交通的引領和支撐。
因此，為適應南京市城市發展的新變化和新趨勢，需要對原有軌道交通線網及其實施情況、軌道交通的陸續建設與城市發展布局的協調程度等進行評估，并對軌道交通線網規劃進行進一步優化調整，強化軌道交通對未來城市空間發展布局的戰略引導作用。
no.2
評估對象與內容
（1）已運營的軌道網絡(luò )：截止2018年已建成運營的10條軌道線路,里程約378公里。
（2）建設規劃批復的軌道網絡(luò )：根據國家發改委批復的軌道建設規劃中，已批復的軌道線路共17條，里程約624km。
（3）遠景規劃的軌道網絡(luò )：規劃的城市軌道15條，都市圈軌道10條，合計915.6公里。
結合城市軌道交通項目的特點，對軌道規劃評估內容分為軌道與城市發展的協同性、軌道與綜合交通的協同性、軌道客流效益與服務水平以及軌道交通建設的評估四個方面進行評估。

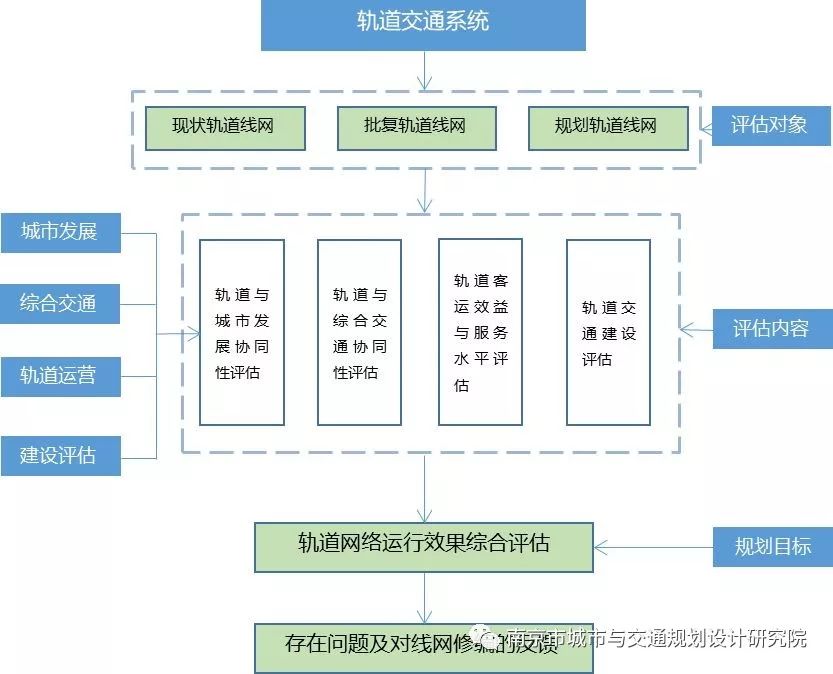

圖 評估內容與目的
no.3
評估主要結論
1、已運營軌道交通：率先構建大規模軌道線路，初步實現對城市功能的服務和中心體系的支撐，網絡(luò )架構初步拉開。
南京市率先在我國二線城市中構建了大規模的軌道交通網絡(luò )。目前，我市已建成運營的軌道交通線路共10條線路378公里。
運營軌道網絡(luò )基本覆蓋了江北、仙林、江寧等外圍城區組團，大幅度緩解了主城內部及跨組團通道的交通擁堵，同時進一步促進城市格局的優化以及新城、新區的用地集約建設。
但是運營線路仍存在發展不充分不均衡問題，中心壓力過大，外圍客流偏低；建設時序不均衡，外圍線路建設較早，中心分流線路相對滯后。中心區部分換乘站設施規模難以承受巨大沖擊客流壓力，個別節點換乘距離較長。局部斷面已出現高峰擁擠，有待全網優化分流和增車減壓。而外圍線路占比較長，降低了全網客流強度和效益。城區干線向中心城區外延伸過長，末端客流效益較低。

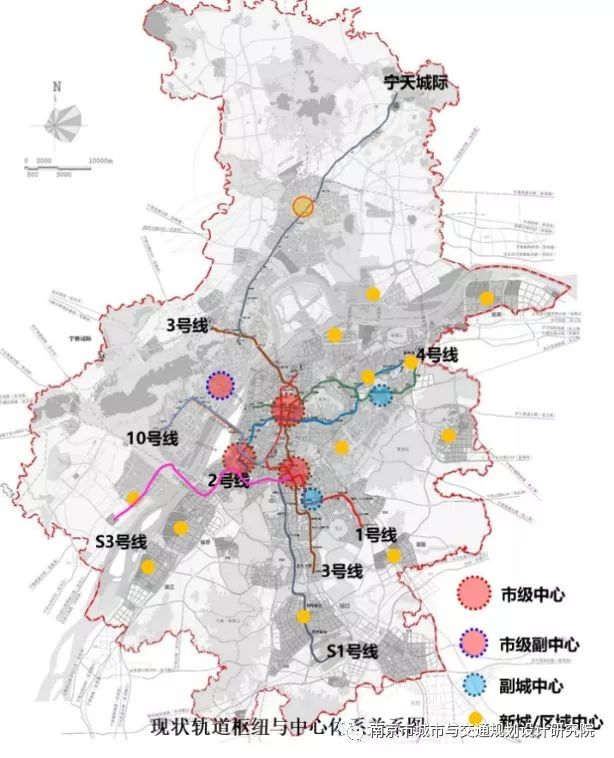

圖 運營軌道與城市中心體系的關系
2、批復軌道線網評估：將強化南京軌道領先地位，并均衡中心區和外圍布局，但末端客流效益低的問題仍然存在，部分站點壓力突出可能出現限流。
已批復的軌道線路共17條，里程約624km。批復軌道線路建成后，將進一步強化南京軌道領先地位，并均衡中心區和外圍線網布局。外圍線路占比較高、整體客流強度較低的問題將得到一定解決。
但是部分城區干線向外圍延伸過長，末端客流效益低的問題仍然存在，如1、3號線南端，6號線北端、S3線等客流相對較低。另外，線網壓力不均衡的問題得到緩解，但個別斷面如3號線過江斷面將突破4萬，個別站點如柳洲東路、馬群等壓力突出的站點可能出現限流問題。
圖 軌道1、3號線末端客流效益較低
3、遠期規劃軌道網絡(luò )評估：基本實現了對城市功能的服務，確立了在交通體系的骨干作用，但在線網層次、快線可達性、線網覆蓋、換乘問題仍有優化空間。
南京市目前軌道交通線網已規劃25條線路，中心城區線網密度0.70 公里/平方公里。規劃軌道網絡(luò )已基本實現對城市功能的服務和中心體系的支撐，確立了在交通體系的骨干作用和公交體系中的主體地位。但是在線網層次、快線可達性、線網覆蓋及換乘等問題上仍有進一步優化空間。
層次問題：中運量缺位、干線越位、快線錯位。
快線問題：快線不快且未進入中心城區，部分區域時空通達性不足。
覆蓋問題：中心區線網密度仍有加密空間，部分走廊未覆蓋強。
換乘問題：部分線路、區域換乘不便。
no.4
評估重點與主要創(chuàng )新

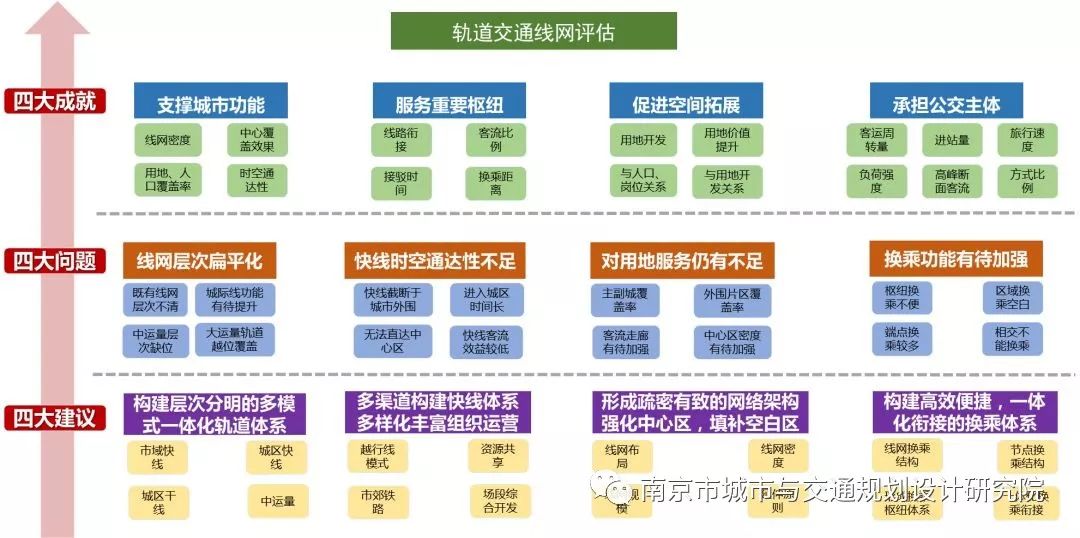

1、分網絡(luò )、分體系、分層級充分分析線網成就、問題，提出下一步線網調整優化方向。
針對城市功能、樞紐服務、運營服務等體系以及快線、干線、中運量等層級分別評估，總結已運營軌道網絡(luò )四大成就，分析既有規劃軌道網絡(luò )存在的四大問題，對下一階段線網修編提出四大建議。
2、結合城市用地情況，對站點周邊不同圈層用地、人口、崗位數據定性、定量分析評估。
以軌道1號線為例，評估對軌道沿線站點周邊地區的崗位、人口數量、線路延伸方案的客流效益進行了定性、定量分析評估。一號線站點客流與用地開發規?；緦?。全線職居相對平衡。

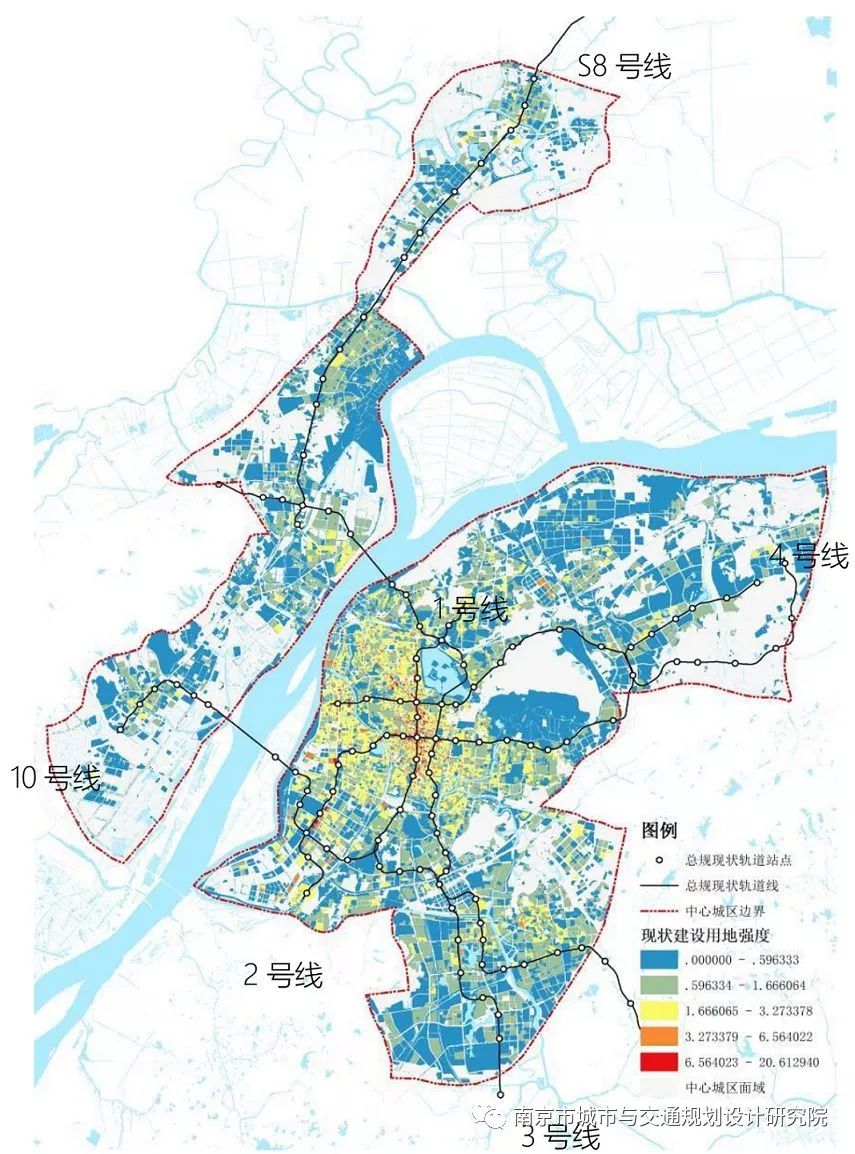

圖 軌道站點周邊用地開發情況圖
站點周邊容積率：站點300m半徑商務服務用地容積率約3.78左右，隨范圍增大逐漸縮小800m半徑的2.8左右。
站點周邊人口崗位：居住人口數量約111萬，崗位數量約158萬，崗位略高于居住，總體平衡。

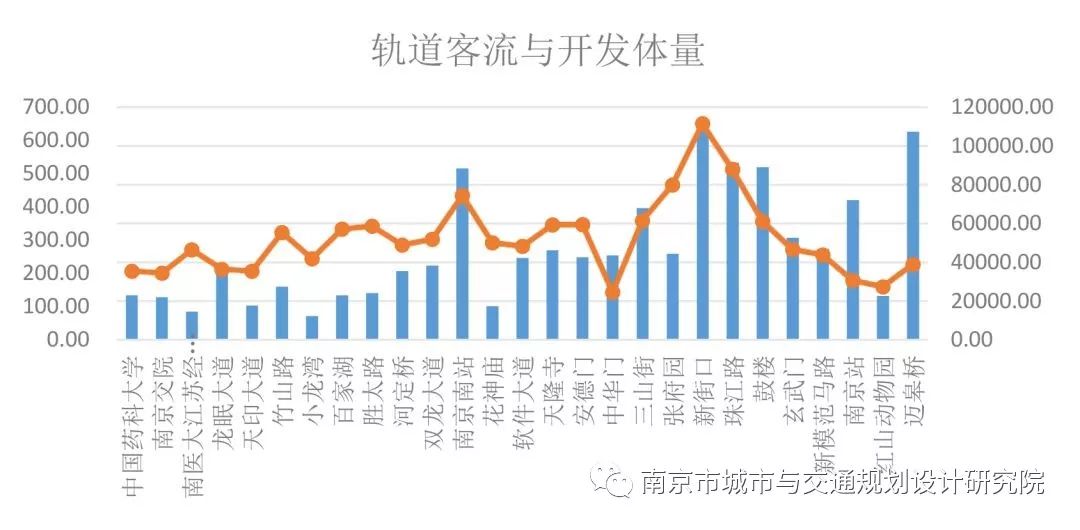

1號線各站點客流與用地開發情況基本呈對應關系。800m半徑開發最高的站點分別為新街口站、南京南站、鼓樓、三山街站等。
800m半徑客流最高的站點分別為新街口站、邁皋橋站、南京南站、鼓樓、珠江路等站點。
3、明確評估重點，提出適合南京城市發展的軌道評估指標體系。
根據評估內容，提出適合南京城市發展的軌道評估指標體系。制定了涵蓋線網結構、線網服務水平、軌道形態、運營效果等方面的七項核心指標和其他三十二項重要指標。
表1 軌道交通服務核心指標
序號 | 核心指標 | 單位 | 功能 |
1 | 線網密度 | km/km2 | 網絡(luò )服務的供給能力 |
2 | 站點（人口、崗位）覆蓋率 | % | 站點周邊集聚度 |
3 | 時空可達性（45min軌道覆蓋范圍） | % | 提現軌道交通快速通達的覆蓋范圍 |
4 | 軌道方式分擔率 | % | 軌道交通在城市交通中承擔的作用 |
5 | 負荷強度 | 人次/(km·d) | 單位線路長度所承擔的日客運量，提現線網的運營效率 |
6 | 換乘系數 | -- | 網絡(luò )結構的合理性 |
7 | 舒適度（車廂站席密度） | 人/m2 | 提現舒適度服務水平 |
4、針對軌道在綜合交通體系的定位，對其他交通方式與軌道的換乘銜接關系同步評估。
從軌道站點周邊場站設施、非機動車、小汽車一體化換乘接駁等多個方面，從設施配置率、服務距離等多個角度，進行了深入的調研和精準評估。
地鐵 線路 | 一體化規劃中配套公交場站 | 備注 | ||
規劃情況 | 規劃完成情況 | 完成率 | ||
1號線 | 3個：河定橋站、百家湖站、龍眠大道站 | 3個：河定橋站、百家湖站、龍眠大道站 | 100% | 目前配套9處公交場站：邁皋橋站、紅山動物園、南京站、鼓樓站、安德門站、南京南站、中國藥科大學站、河定橋站、百家湖站 |
2號線 | 7個：油坊橋站、集慶門大街站、鐘靈街站、馬群站、仙鶴門站、仙林中心站、經天路站 | 5個：油坊橋站、集慶門大街、鐘靈街站、仙林中心站、經天路站 | 71% | 除完成的一體化規劃場站外，雨潤大街站配有800㎡公交場站 |
3號線 | 16個：林場站、泰馮路站、星火路站、柳洲東路站、五塘村站、南京站、新莊站、夫子廟站、武定門站、雨花門站、卡子門站、明發廣場站、南京南站、勝太西路站、誠信大道站、秣周路站 | 10個：林場站、柳洲東路站、南京站、新莊站、卡子門站、南京南站、勝太西路站、泰馮路站、星火路站、天潤城 | 63% | 誠信大道站已建成，但由于道路問題暫未投入使用 |
4號線 | 9個：鼓樓、蔣王廟、聚寶山 蘇寧總部、金馬路、靈山、東流、樺墅、仙林湖 | 1個：鼓樓站 | 11% | 蔣王廟公交場站確定不建 |
10號線 | 6個：雨山路站、文德路站、龍華路站、萬匯城站、江心洲站、綠博園站 | 3個：雨山路站、龍華路站、江心洲站 | 50% | 在小行站配置一處規劃外場站 |
機場線 | 4個：南京南站、吉印大道站、翔宇路北站、翔宇路南站 | 3個：南京南站、翔宇路北站、翔宇路南站 | 75% | -- |
寧天線 | 8個：泰山新村站、泰馮路站、卸甲甸站、葛塘站、六合開發區站、龍池站、八百橋站、金牛湖站 | 7個：泰山新村站、卸甲甸站、葛塘站、龍池站、八百橋站、金牛湖、泰馮路 | 88% | -- |
合計 | 48（換乘站僅計算一次） | 27(換乘站僅計算一次) | 56% | 128個地鐵站點共有37個站點配套公交場站 |
5、深化交通需求預測定量測試，對客流走廊、斷面流量、站點通行能力等角度、定量分析。
為了充分認識和把握未來年份客流走廊，并且對軌道網絡(luò )的布局模式以及線路的走向、規模提供客流依據，軌道線網建立了未來年份城市交通需求模型，對城市未來年份的客流走廊、斷面流量、站點通行能力進行了定量預測。

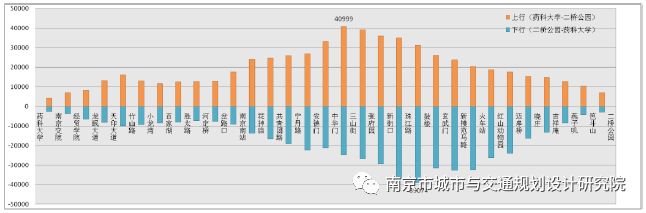

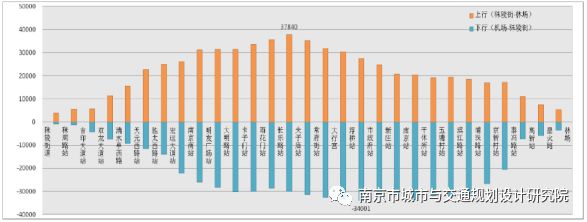

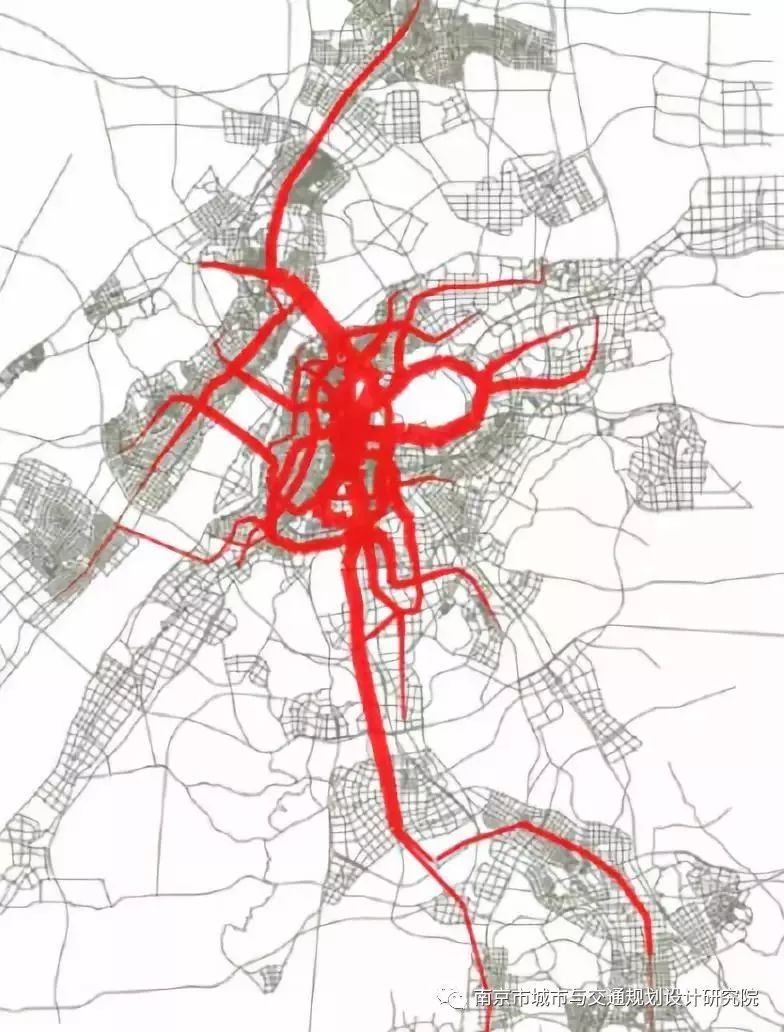

★ 定量評估客流走廊、斷面流量

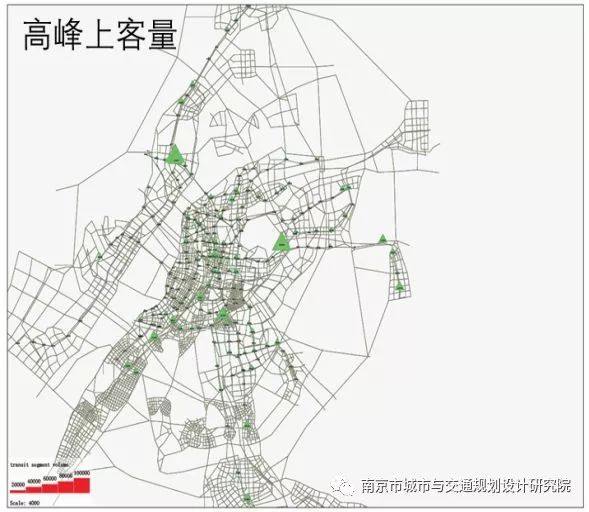

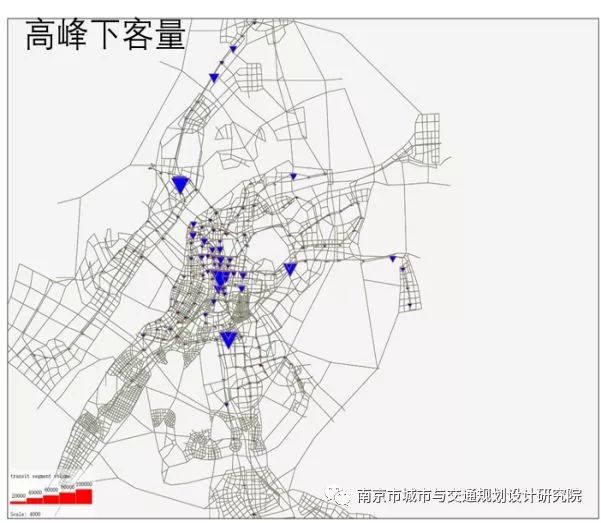

★ 定量評估早晚高峰壓力突出站點
no.5
結語
本項目積極響應國家“加快軌道發展、加強軌道規劃與評估工作”的要求，對軌道運營線網、既有軌道網絡(luò )進行了系統、全面、準確的評估，對線網規劃與城市發展布局的協調程度、線網布局與土地性質的聯系程度、軌道交通與其他方式的協同性進行了多維度的審查。分析了現有軌道網絡(luò )存在的問題，提出了軌道線網修編的反饋與建議。對于制定適應遠景發展需要的軌道交通網絡(luò )發展目標與策略，強化軌道交通對未來城市空間發展布局的戰略引導，加快南京城市發展與經濟轉型具有極為深遠的意義。
